WEICON Anti-Stick ( B4NV ) - Компанія АЛС-промислова хімія WEICON (Вайкон)

Компанія "АЛ.С."
UA    |       RU

Go to content

Main menu:

WEICON Anti-Stick ( B4NV )

ru > МЕТАЛЛОПОЛИМЕРЫ
WEICON Anti-Stick (B4NV)
защита от износа | распыляемый |
с эффектом Anti-Stick
    ______________

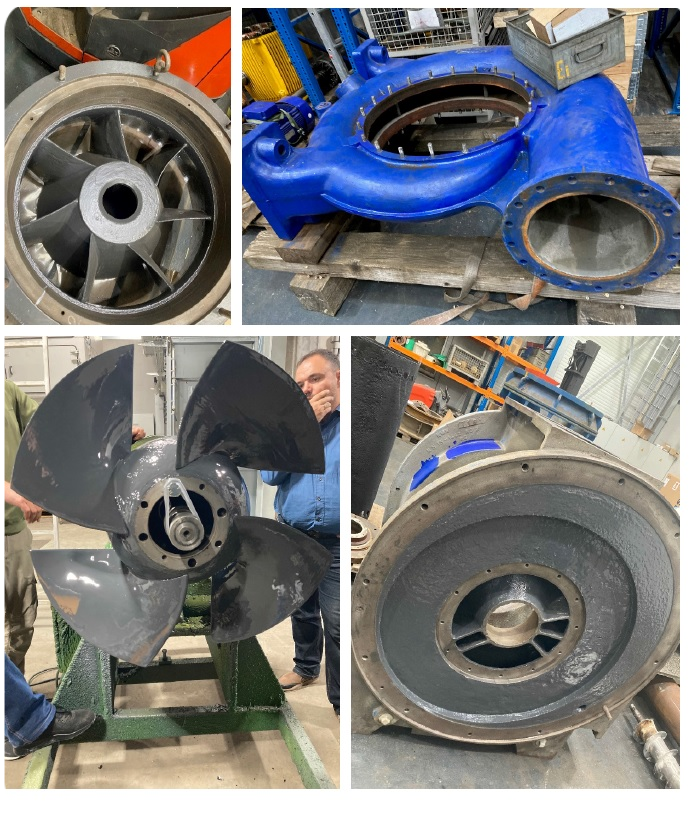

WEICON B4NV Anti-Stick - жидкая серая 2-компонентная система на основе эпоксидной смолы с керамическим наполнением серого цвета для защиты поверхностей, подвергнутым высоким нагрузкам, от агрессивных химических веществ, коррозии и механического износа. Она была специально разработана для обработки с помощью низконапорной установки. B4NV Anti-Stick содержит специальные добавки, которые создают эффект неприлипания. Система для защиты от износа обладает хорошей химической и термической стойкостью. Продукт не содержит смол и растворителей и отверждается практически без усадки. B4NV Anti-Stick наносится непосредственно на изделия после тщательной подготовки поверхности методом пескоструйной обработки. Покрытие очень хорошо прилипает к самым разным поверхностям и подходит для самых разных деталей, таких как трубопроводы, насосы и выхлопные системы. Однако мы рекомендуем проводить предварительные испытания в практических условиях; особенно если изделия дополнительно подвергаются высоким температурам или  механическим нагрузкам
Типовые физические характеристики
Металлополимер в жидком состоянии
Наполнитель
эпоксидная смола,
наполненная
минералами
Состояние
жидкий материал
Цвет
серый
Применение
Температура обработки
+15°C до +40°C
относительная влажность воздуха
< 85 %
Температура компонентов
>3 °C выше точки росы
Пропорции смешивания
Соотношение компонентов смеси по весу
100 : 45
Соотношение компонентов смеси по объему
100 : 61
Вязкость смеси при +25 °C
15 000 - 20 000 мПa·с
Плотность смеси
1,5 г/см³
Расход      Толщина слоя 1,0 мм
1,5 г/см²
Макс. толщина слоя
10 мм
Полимеризация
Жизнеспособность        при 20 °C, 500 г смеси
ок. 30 мин.
Ручная прочность          (35 % прочности)
5 ч.
Может подвергаться механической            (80 % прочности)
нагрузке после
8 ч.
Конечная прочность                                     (100 % прочности)
24 ч.
Усадка
0,22 %
Механические свойства - определены после отверждения при комн.темп. 24ч + 60 °C 24ч
Предел прочности при растяжении             DIN EN ISO 527-2
54 МПа
Относительное удлинение при                    DIN EN ISO 527-2
разрыве (растягивание)
1,0 %
Модуль Юнга (растяжение)                          DIN EN ISO 527-2
4500-5000 МПa
Прочность на сжатие                                     DIN EN ISO 604
118 МПа
Прочность на изгиб                                        DIN EN ISO 178
76 МПа
Твердость по Шору (шкала D)                       DIN ISO 7619
87±3
Адгезионная прочность
22,2 МПа
испытание по Таберу                                     DIN ISO 9352 (H18,
                                                                        1 kg, 1000 Umdr.)
0,5 г / 0,3 см³
Тяговое усилие
Сталь 1.0338 после пескоструйной обработки
17 МПа
Нержавеющая сталь V2A после пескоструйной
обработки
19 МПа
Алюминий, подвергнутый пескоструйной обработке
10 МПа
Горячеоцинкованная сталь
6 МПа
Температурные показатели

Устойчивость к температурам
-35 °C до +120 °C
Тg после отверждения при                              (DSC)
комнатной температуре
56 °C
Tg после термической обработки                   (DSC)
(при 120 °C)
60 °C
Формоустойчивость при нагревании DIN EN ISO 75-2
65 °C
Коэффициент теплопроводимости DIN EN ISO 22007-4
0,684 Вт/м·К
Удельная теплоёмкость DIN EN ISO 22007-4
0,1255 Дж/(г·К)
Электрические показатели
Удельное объемное сопротивление DIN EN 62631-3-1
7,17 · 10^14 Ω·м
магнитный
нет
Толщина нанесенного слоя в мм
Расход
кг/м2
1 мм1,5 мм2 мм2,5 мм3 мм3,5 мм4 мм4,5 мм5 мм
1.52,253,003,754,505,606.06,757,5
TDS .MSDS Заказ


Копіювання матеріалів заборонено (c) ТОВ "АЛ.С."1992-2024
  • facebook
Back to content | Back to main menu
